卖萌表情包续作,把卖萌进行到底!这次把旧作品卖萌表情包更新升级了一下,加了个蓝牙功放模块进去,除了可以进行表情卖萌之外可以当蓝牙小音箱使用,画了个有四足和天线的外壳,就是下面图片中间那个啦

看个视频了解下
原理与之前那个卖萌表情包是一样的,声音传感器检测声音大小去改变点阵屏的表情,在这个基础上加了个蓝牙功放模块上去而已,但是还是十分好玩的,功放模块是蓝牙4.2的可以连接手机,电脑,平板进行播放音乐,放在房间里,不开着也挺好看,做装饰,开起来可以听音乐,一天工作下来累了回到房间里听下歌可以轻松一下,有什么好听的歌曲大家可以补上来。

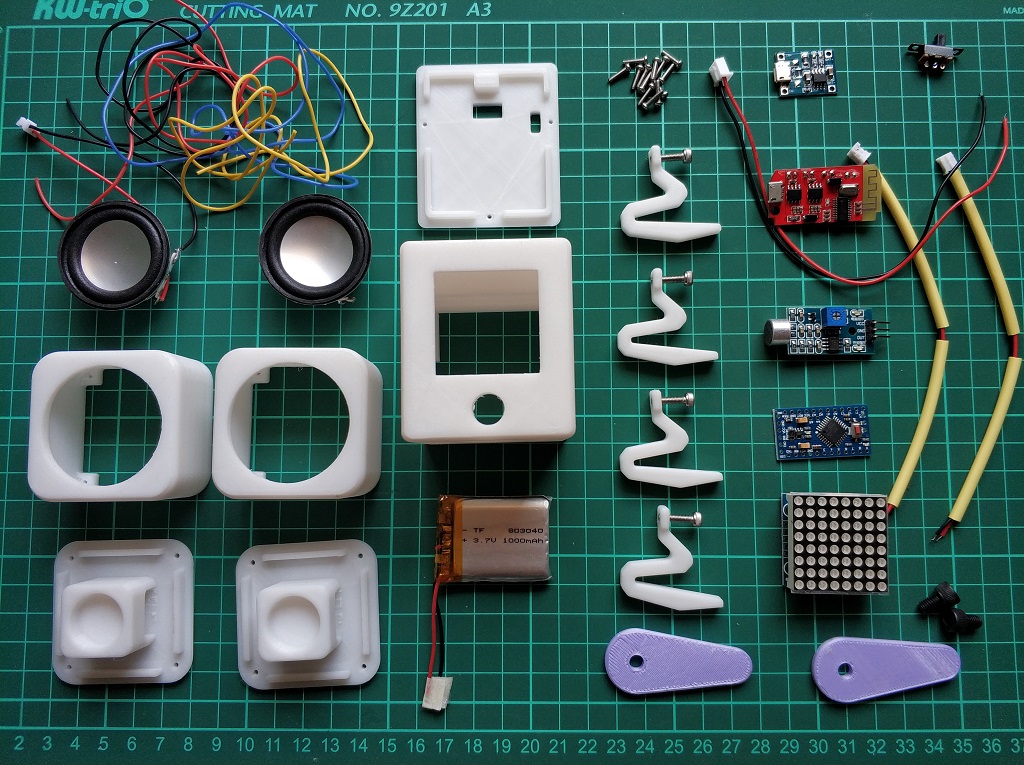

零件清单

名称 | 数量 |
---|---|
Arduino pro mini | 1 |
Max7219的8*8点阵屏 | 1 |
声音传感器 | 1 |
TP4056 1A锂电充电板 | 1 |
CT14+蓝牙功放模块 | 1 |
3瓦4欧小音箱扬声器 | 2 |
3.7v锂电池 | 1 |
SS12F15VG6 拨动开关 | 2 |
28号硅胶线 | 若干 |
M2*8螺丝 | 11 |
M3*12螺丝 | 4 |
M5*8内六角螺丝 | 2 |
6mm热缩管 | 若干 |
3D打印件 | 按stl文件说明打印 |
这些电子零件网上都能轻松买到的,价格也不是很贵,但是制作的话除了要购买电子零件外还需要一些工具,电烙铁是必须的了,一些用于3D打印件的打磨工具锉刀,剪刀,剥线钳,镊子等等之类的,有条件的话可以买一台小小的桌面级3D打印机,制作小玩意还是很方便的
接线图

这个接线图D2 D3 D4后来改成D3 D4 D5,接线的话主要看代码引脚,看不懂接线图的话看下面的安装步骤有说明的
动手制作

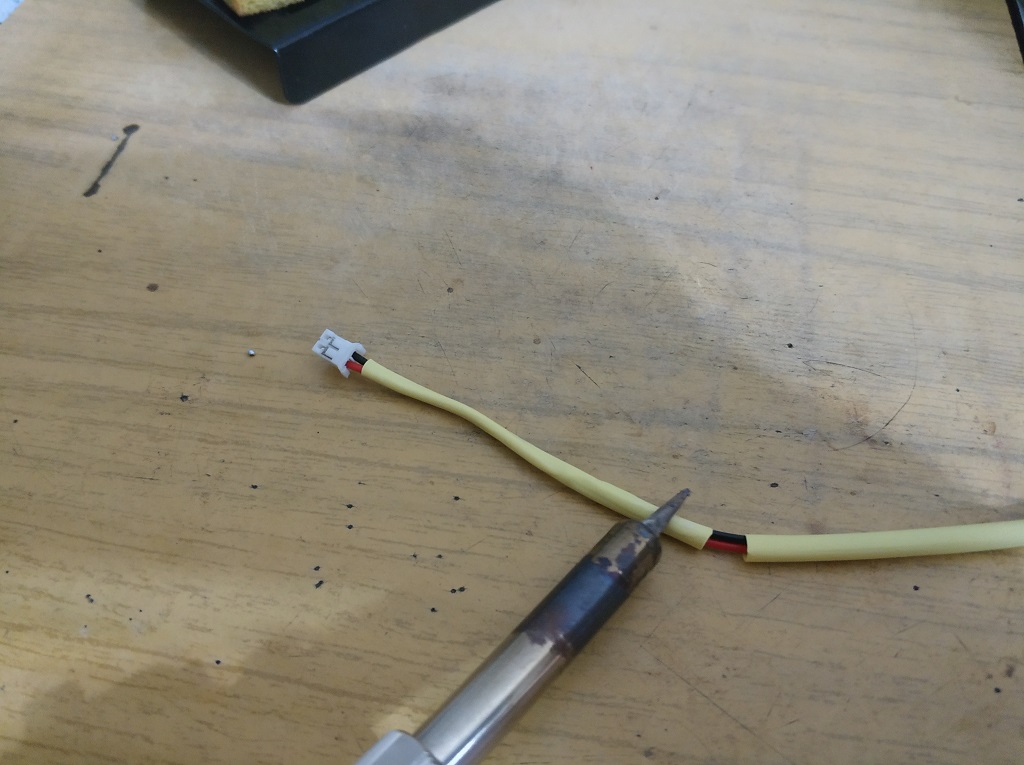

扬声器部分接线用热缩管套上去进行加固

把加固好的扬声器接线穿过小音箱后盖板的小孔

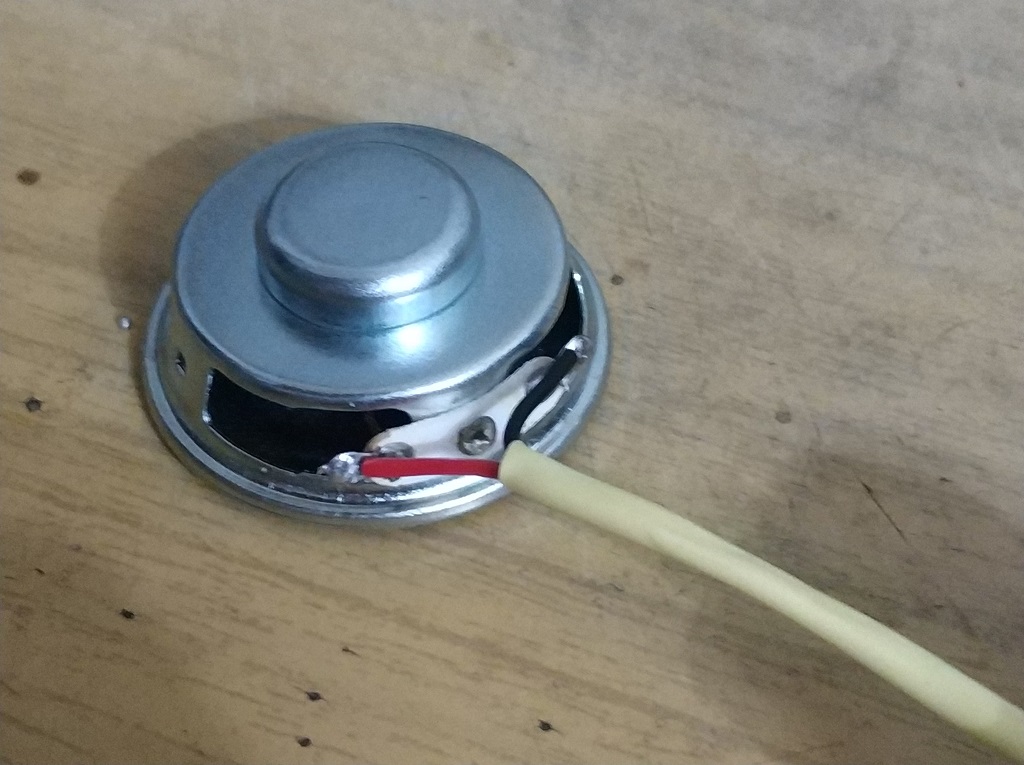

把电线焊接到扬声器的两极上去

把扬声器如图安装到小音箱盒上,用手压平

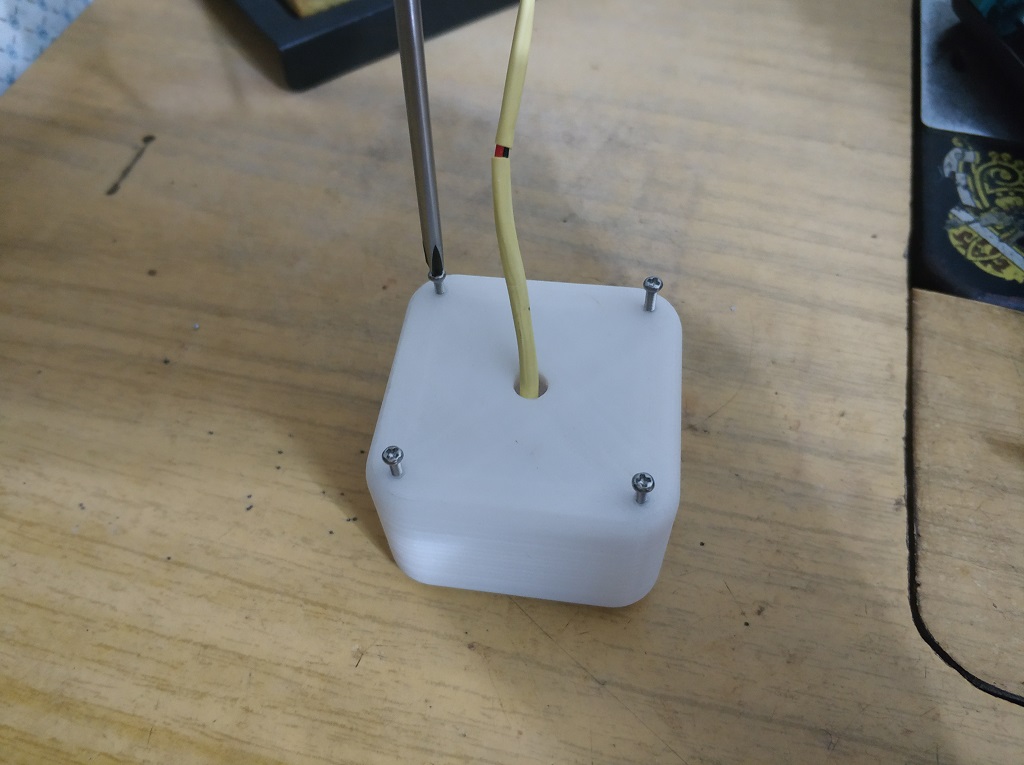

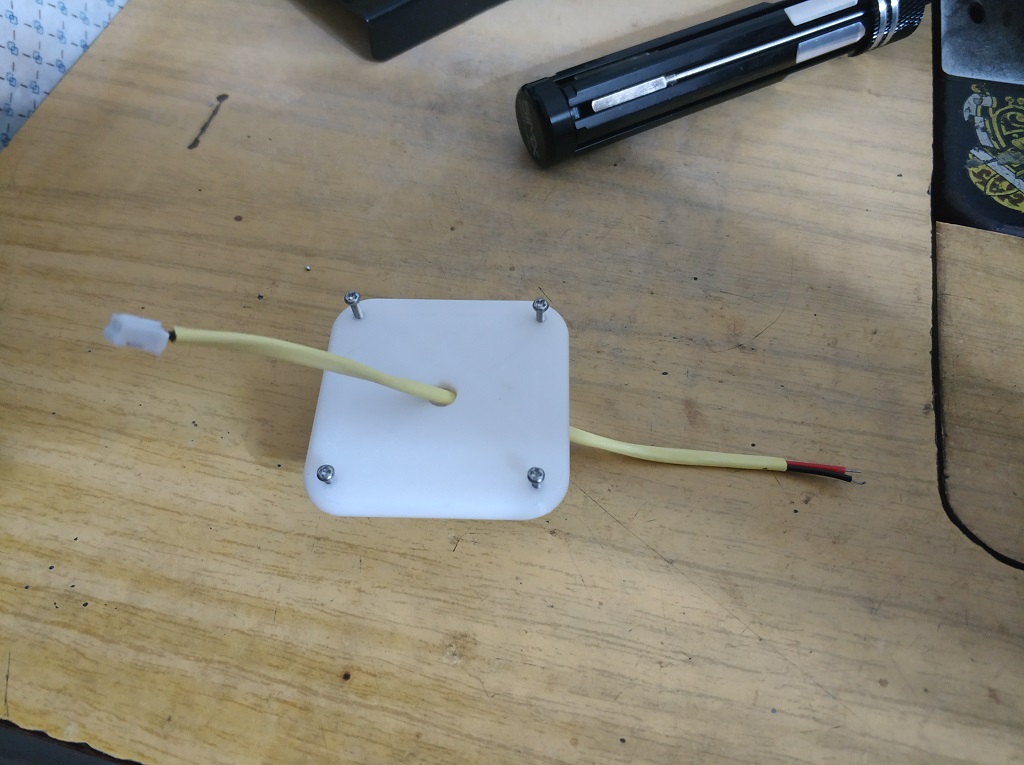

把小音箱后盖盖上去,然后用M2*8的螺丝拧上加固,一个小音箱就完成了

剩下的一个小音箱重复以上几个步骤

使用Arduino pro mini下载程序还需要一个USB转串口工具,或者你可以使用Arduino Nano不需要串口工具的板子

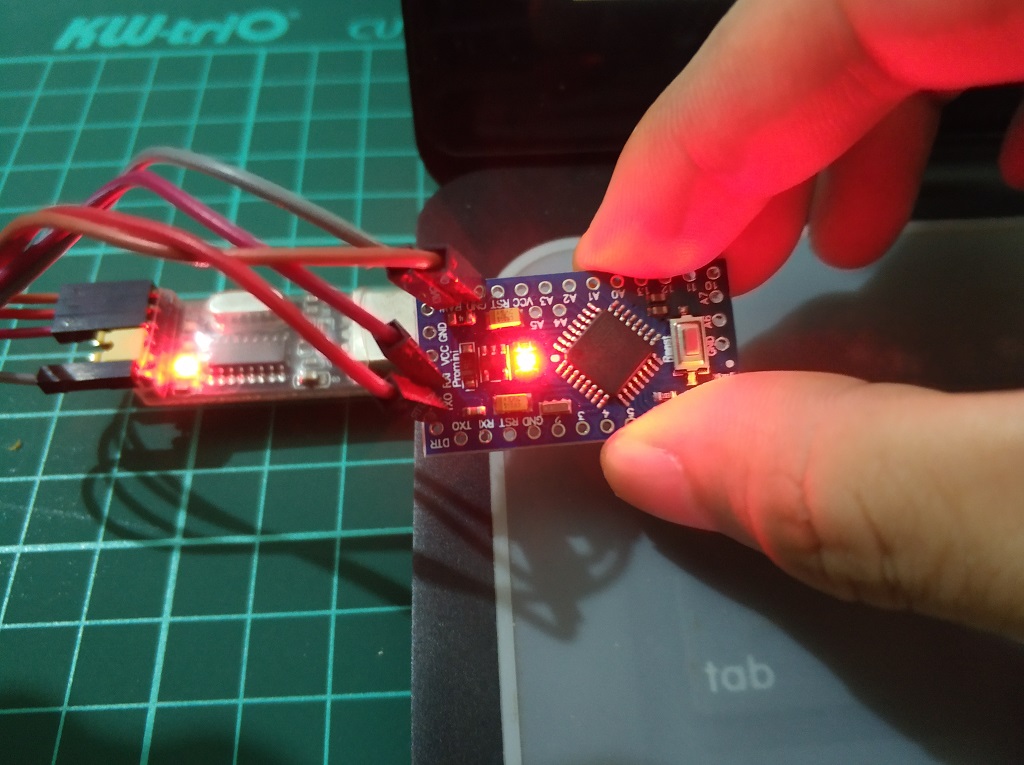

串口工具与pro mini接线方法如下:
串口工具<—>Arduino pro mini
VCC <–> VCC
GND <–> GND
RX <–> TX
TX <–> RX

接下来就是下载程序了,使用Arduino IDE打开程序,记好开头这几个引脚编号,这几个是点阵屏和声音传感器的接线引脚。
板子上面的3、4、5引脚对应点阵屏的DIN,CS,CLK;A4接到声音传感器的out引脚上的,然后注意下载程序的时候要按一下复位键,这个下载有点麻烦不太容易下载成功,多试几次

把点阵屏拆开方便焊接

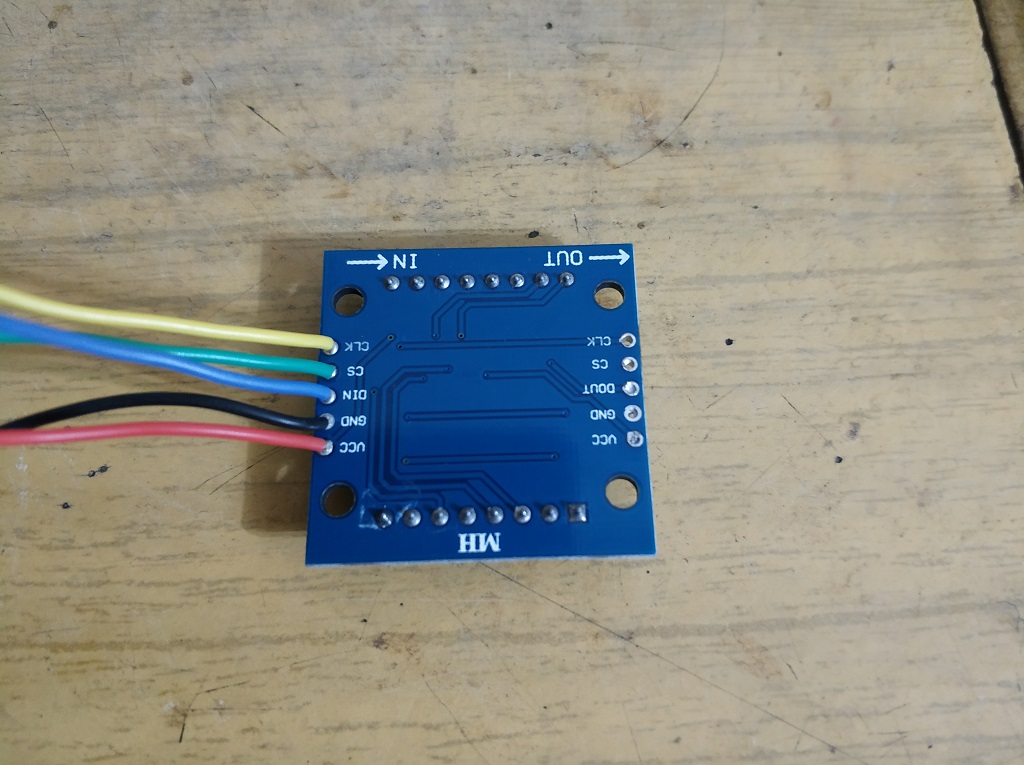

注意焊接的时候一定记得从IN处的过孔焊,因为信号从IN端进去

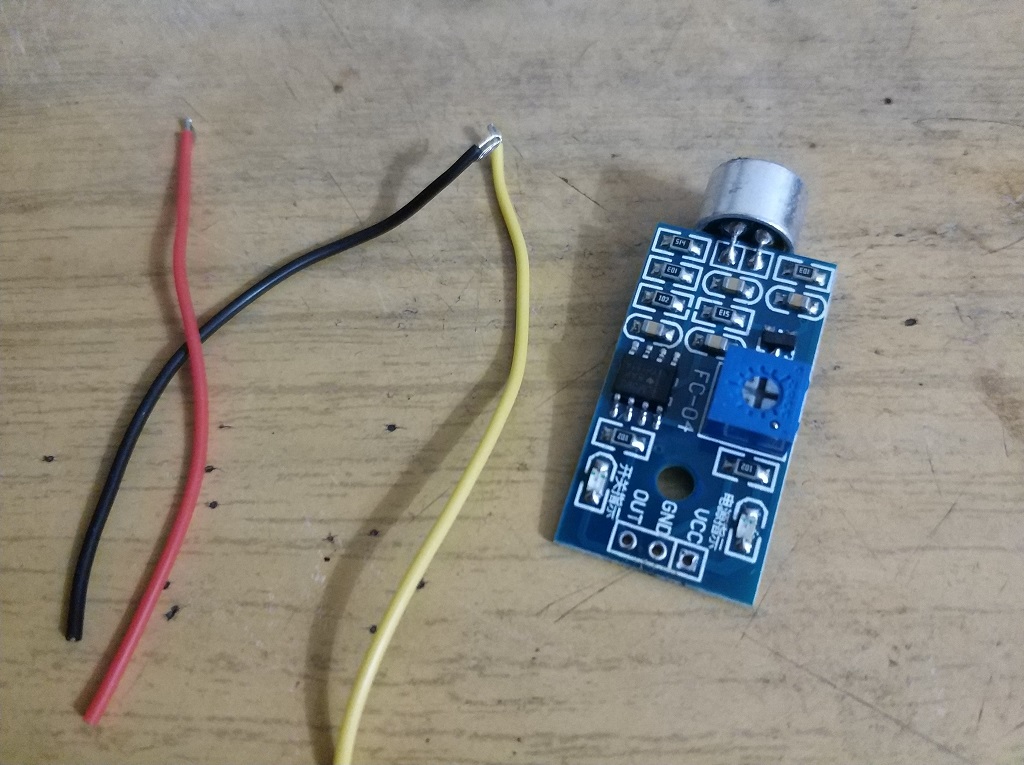

声音传感器这里的引脚我卸下来了,用吸锡器把多余的锡去掉,我个人比较喜欢去掉,大家也可以不去掉直接焊上去,不过排针要弯过来

红色VCC,黑色GND,信号线为OUT

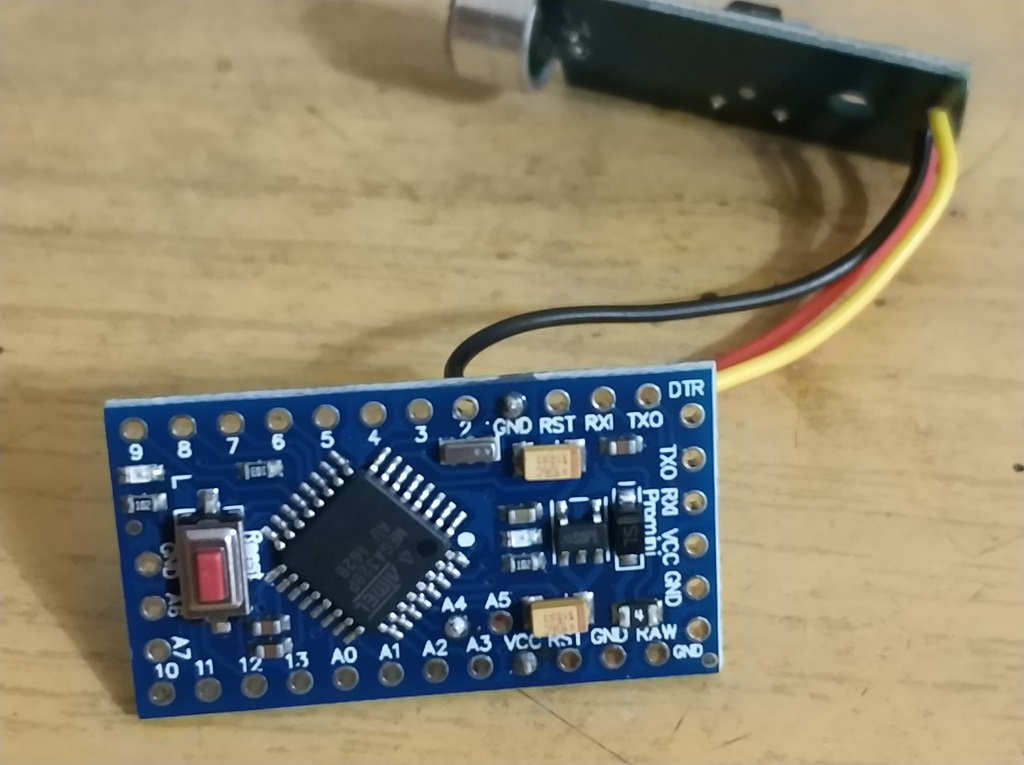

如图把声音传感器接到Arduino上,红色线接到VCC,黑色线接到GND上,信号线接到A4上,别接错

点阵屏上的信号线DIN,CS,CLK分别接到Arduino上的D3,D4,D5;点阵屏的排针安装回去点阵屏的底座上,查看一下点阵屏上有一些数字可以和底座对应起来的

电源接线正极接到RAW,负极接到GND

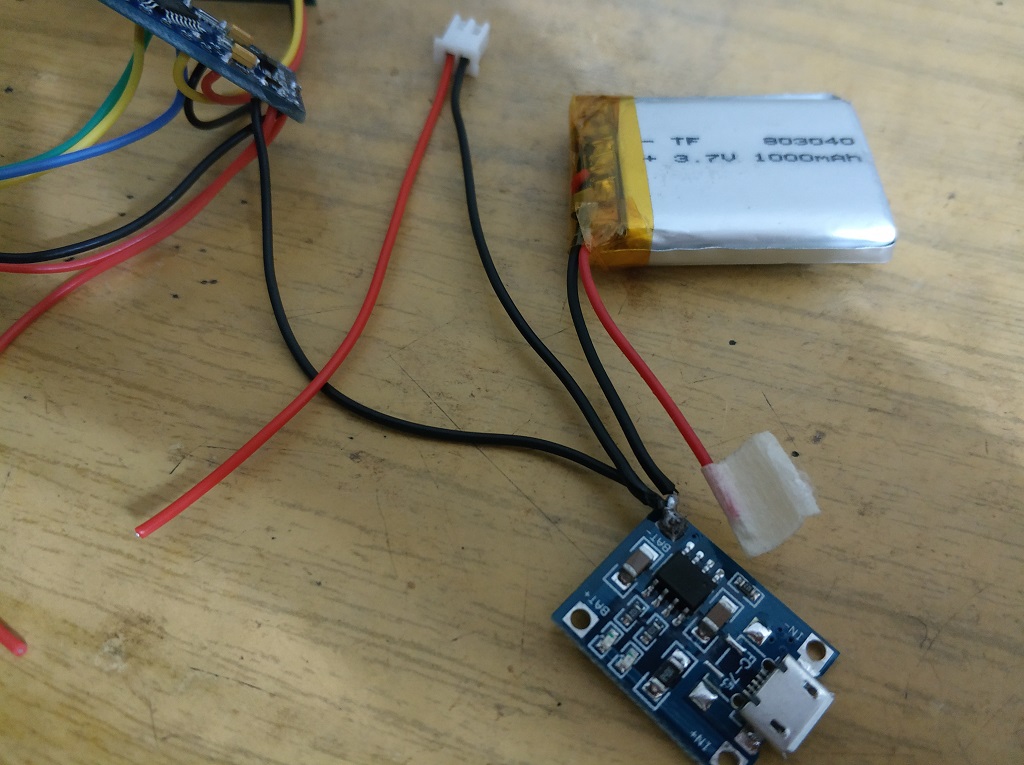

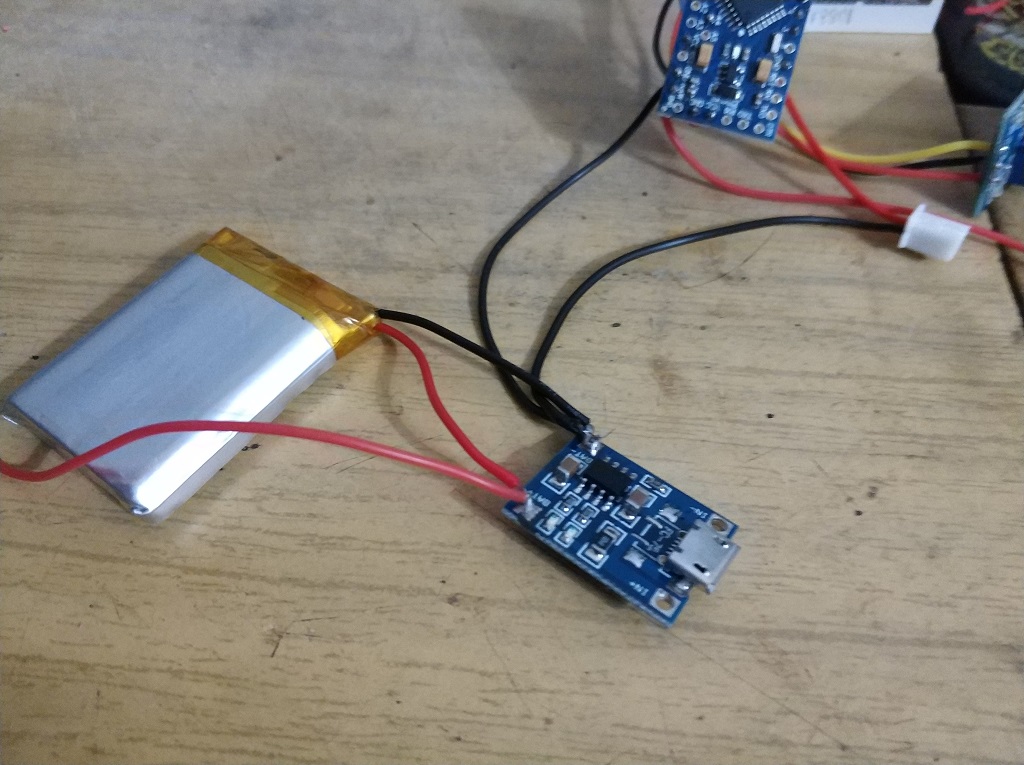

把锂电池负极、蓝牙功放负极和Arduino Nano板的负极焊在锂电充电板的负极上

把一根红色硅胶线和锂电池正极焊在锂电充电板正极上

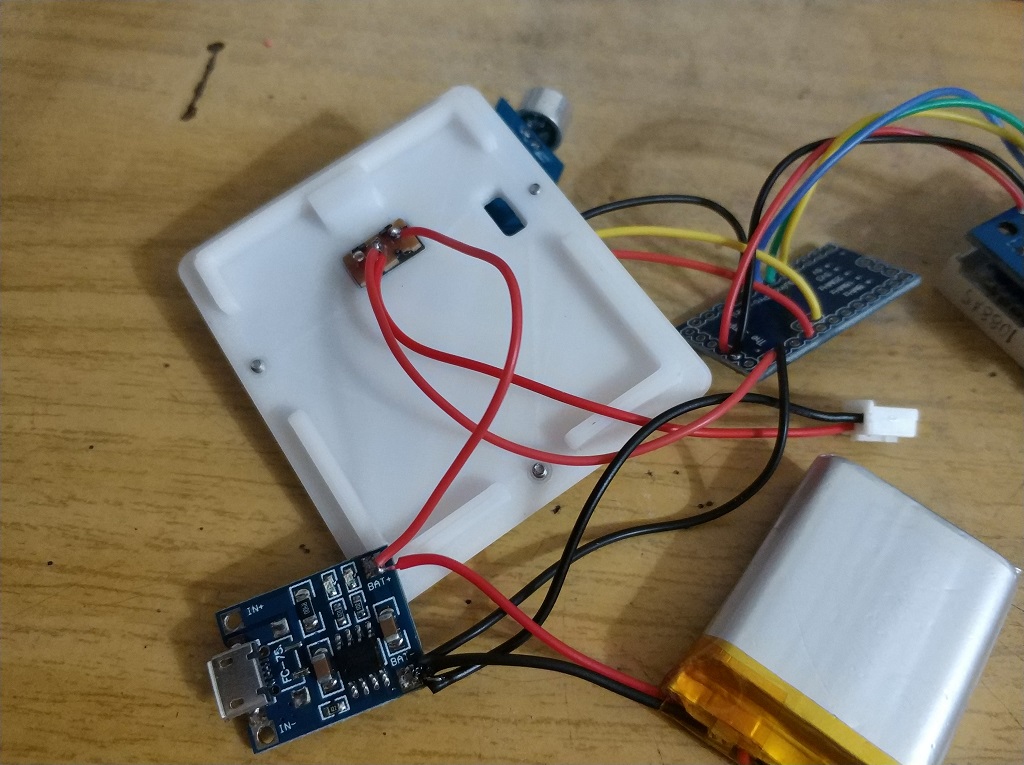

如图,把开关放到音箱后盖板上,把充电板正极电源线焊在开关一脚上,然后把Arduino板子和蓝牙功放的正极电源线拧一起焊开关一脚上,接线就基本完成了

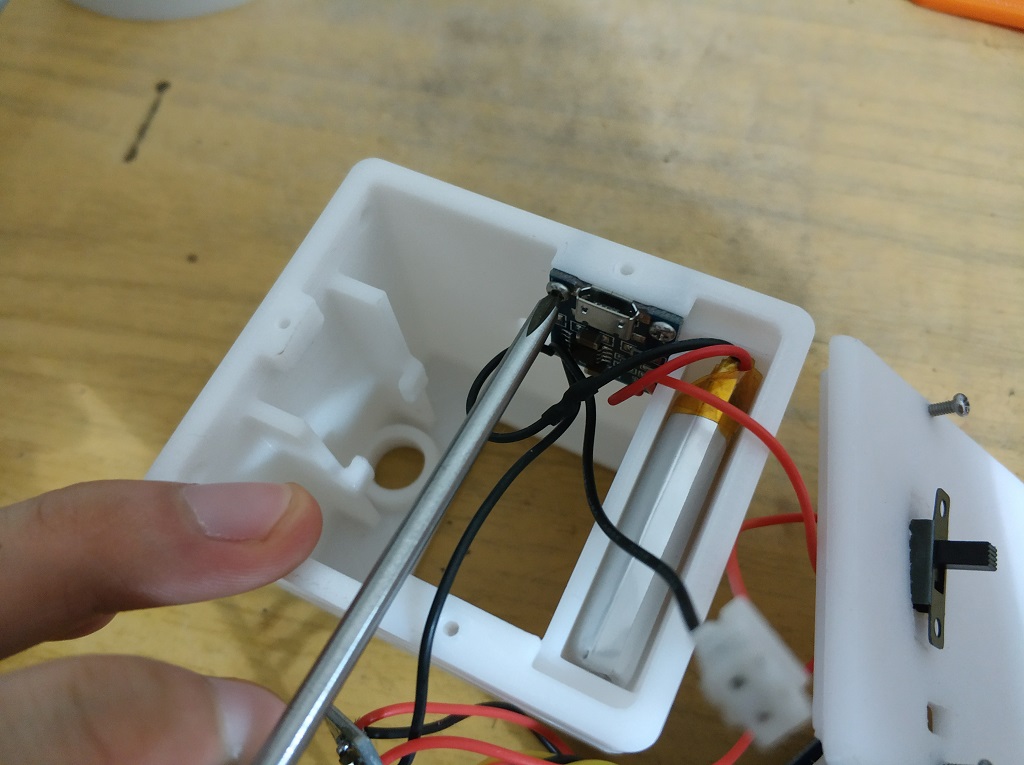

把锂电池放在外壳的电池卡槽里,让M2x8螺丝把锂电充电板拧到音箱外壳里面进行固定

把点阵屏和声音传感器安装到外壳上

把蓝牙功放的电源线接到红色的蓝牙功放板上,音箱的电线穿过音箱盒两侧的小孔接到蓝牙功放的白色端子上

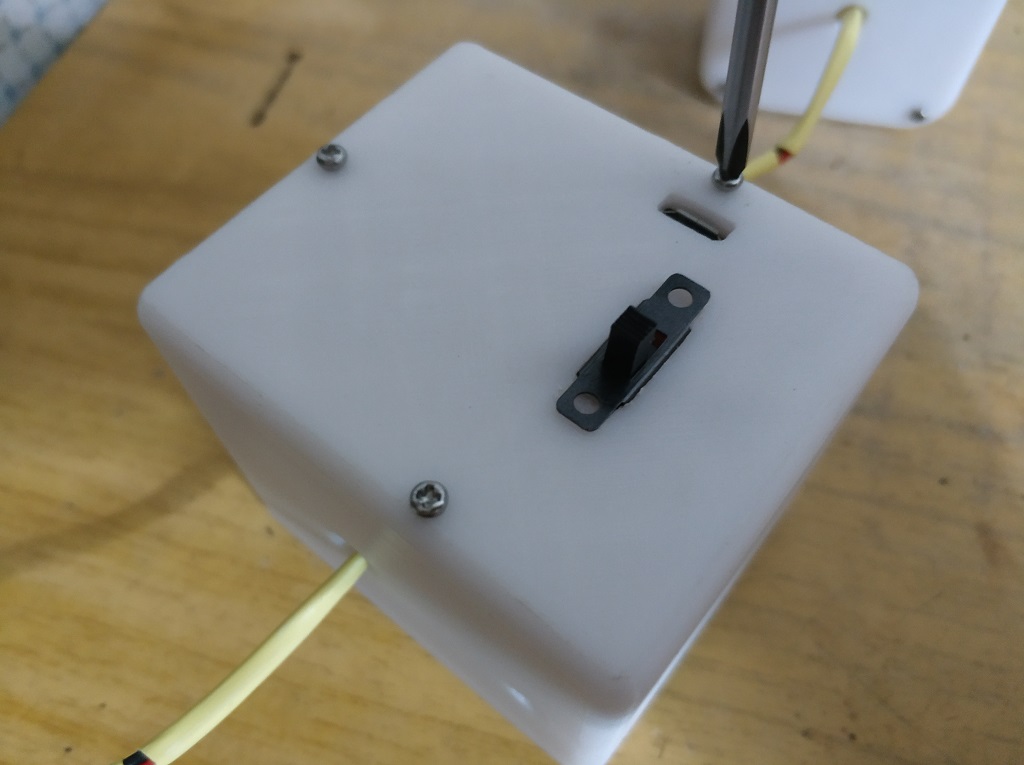

到了最后一步,安装后盖了之前拿热胶枪粘一下开关,然后把M2x8螺丝拧好就完成了

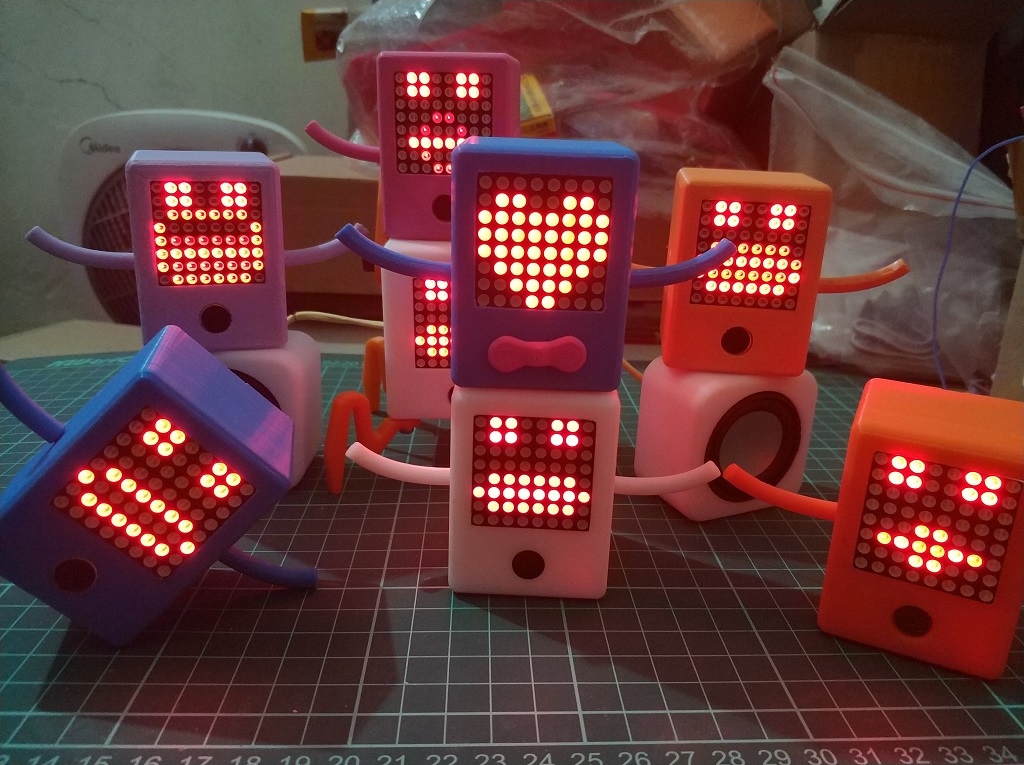

我做了很多个,一排全家福开起来还是比较魔性的
